Arbeitsablauf einer Dachinspektion mit Thermaldrohne (DJI Mavic 3E)

Aus diesem Beitrag erfahren Sie:

1. Wie Sie Dachinspektionen mit Mavic 3 Enterprise/ Thermal strukturiert planen.
2. Wann Thermik sinnvoll ist (Zeitfenster, Regen-Pausen) und wann reine RGB reicht.
3. Welche Genauigkeit mit RTK/PPK/Cloud-PPK möglich ist (GCPs als Checkpoints).
4. Empfohlene Kamera-Settings (Shutter, ISO, 4:3/JPG, IronRed) + kurzer Probe-Überflug.
5. Mapping-Mission in DJI Pilot 2 (Überlappung, Höhe, GSD, Speed-Limits, Smart Oblique).
6. Sicherheit: VLOS, keine Überflüge über Personen, Umfeld prüfen (Parkplätze u. Ä.).
7. Manuelle Nachinspektion (56× Zoom, SBS Split-Screen, Link-Zoom auf M3T).
8. Verarbeitung in DJI Terra (RGB/Thermal getrennt, Radiometrie-Hinweis, Exporte).
9. Analyse-Tools von Drittanbietern (DroneDeploy, Loveland/Eagleview, Raptor Maps).
10. Schulungen & Lizenzen: Inspektions-Training, A2/STS, Produkt-Workshops.

1) Objekt begutachten & Umfang klären

Dachtyp, Größe, Höhe und Umgebung prüfen (Zufahrten, Parkplätze, Hindernisse). Die M3E nutzt O3 Enterprise, omnidirektionale Avoidance und APAS 5.0, bleibt aber: VLOS einhalten und lokale Regeln zum Betrieb über Personen beachten. Große Dächer → Einsatzzeiten & Akkus einplanen (M3E ≈ 42 min pro Akku).

2) Ziel & Sensorik festlegen

• Leck/Riss, HVAC, PV: oft Thermal + RGB sinnvoll.
• Zeitpunkt Thermik: meist kurz nach Sonnenuntergang (keine direkte Besonnung, aber warmes Dach). Häufig 2 Flüge: einmal RGB tagsüber, einmal Thermik in der Dämmerung.
• Nach Regen nicht sofort fliegen; i. d. R. ≥24 h (bis zu einer Woche) warten.

3) Genauigkeit & Referenzen

Mit RTK sind zentrimetergenaue Daten ohne GCPs möglich; GCPs/Checkpoints weiterhin empfohlen zur Validierung. Alternativen: PPK/Cloud-PPK.

4) Kamera-/Sensoreinstellungen

• Shutter tagsüber ≈ 1/1000 s oder kürzer; nachts so kurz wie möglich.
• ISO: Tag Auto; Nacht manuell zur Shutter-Stützung.
• Format: JPG, 4:3, mechanischer Verschluss EIN; Thermik: alle Sensoren erfassen.

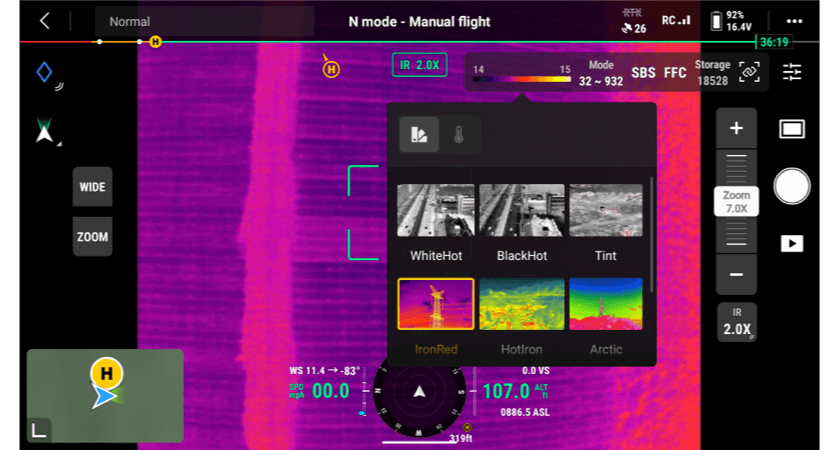

• Thermal-Palette: „IronRed“ bewährt.
• Vorab kurzer Probe-Überflug, um Überstrahlung zu vermeiden.

5) Flugplanung (DJI Pilot 2 → Mapping Mission)

• Überlappung: RGB 70/80 % (Front/Side); Thermik 80/80 %.

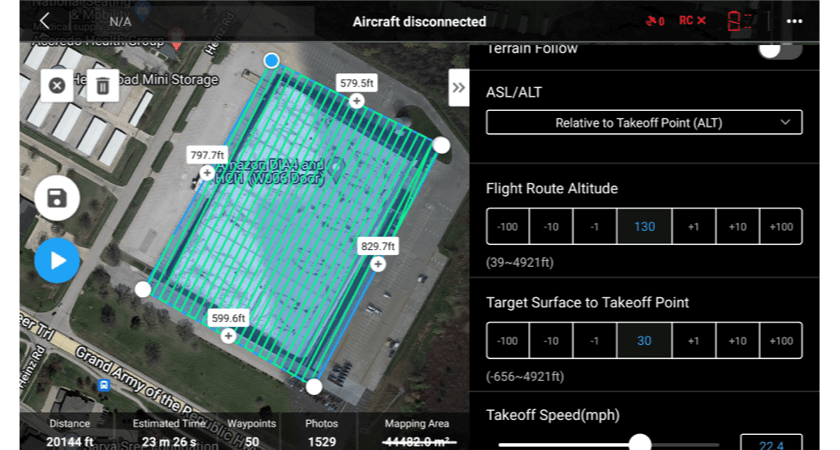

• Höhe über Dach: Wohngebäude 5–15 m, Gewerbe 15–30 m. Nutze „Target Surface to Takeoff Point“ für korrekte Überlappung bei Start vom Boden.
• GSD (M3E, 4/3″): 7.5 m ≈ 0.2 cm/px · 15 m ≈ 0.4 · 22.5 m ≈ 0.6 · 30 m ≈ 0.8.
• GSD (M3T): 7.5 m ≈ 0.26 cm/px RGB / 1.0 therm.; 15 m ≈ 0.53 / 1.98; 22.5 m ≈ 0.78 / 2.97; 30 m ≈ 1.05 / 3.96.
• Smart Oblique: für 3D RGB top; nicht für thermische PV-Messungen.
• Geschwindigkeit: M3E unkritisch dank 0.7-s Intervall; Thermik <4.4 m/s halten.

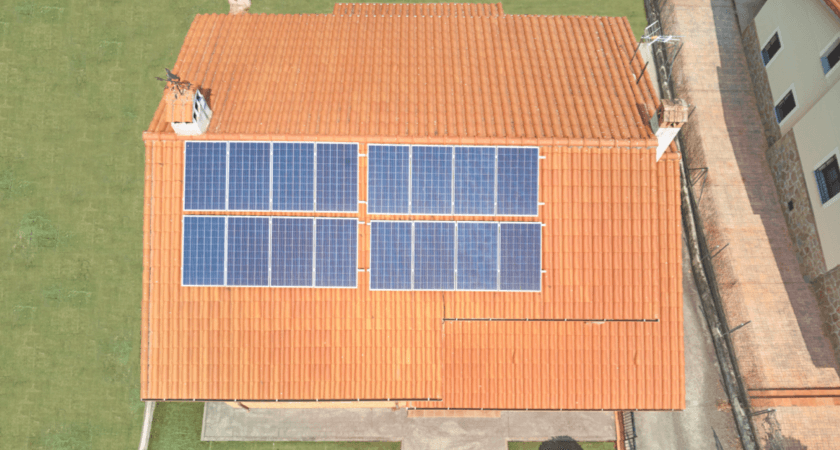

• Richtung: für PV thermisch parallel zu Modulreihen fliegen.

6) Erfassung & Sicherheit

VLOS wahren, FPV & Pfad überwachen, keine Überflüge über Personen. Missionsende (RTH/Schwebe) passend einstellen.

7) Manuelle Nachinspektion

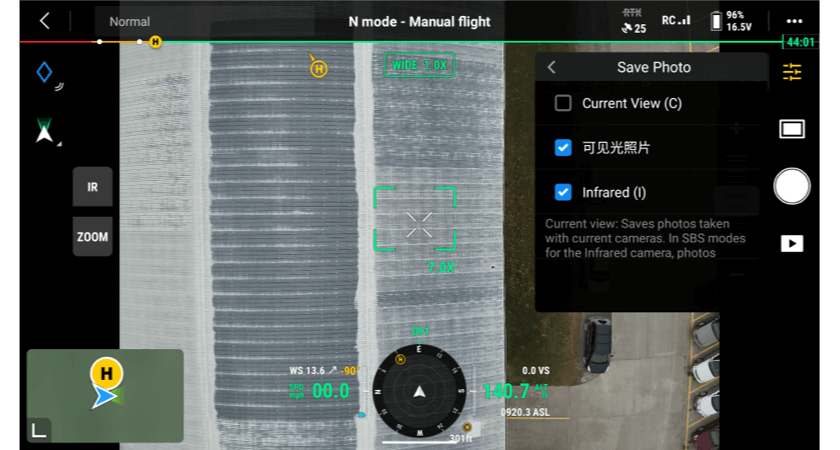

Per 56× Hybrid-Zoom Details aufnehmen. Auf M3T: Side-by-Side (Zoom+Thermal) aktivieren, Link-Zoom nutzen, damit beide Sensoren synchron zoomen.

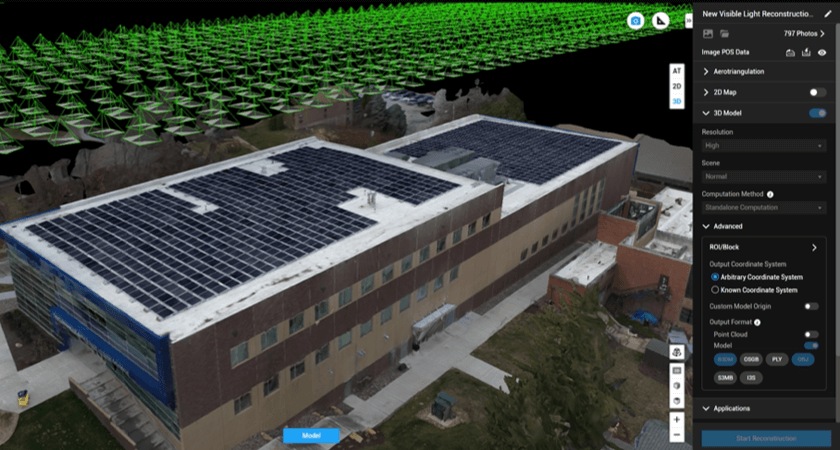

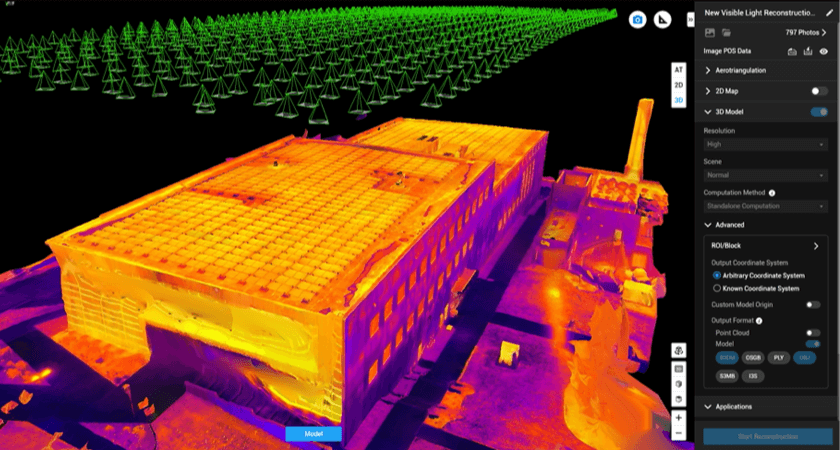

8) Verarbeitung (DJI Terra)

1. Fotos importieren (RGB und Thermik getrennt verarbeiten).
2. Outputs wählen (2D-Karte, 3D-Modell; TIFF/OBJ etc.), Koordinatensystem setzen (z. B. mit NTRIP).
3. Aerotriangulation starten; optional Rekonstruktionsgrenzen beschneiden.
4. Optional: GCPs importieren, korrekten EPSG wählen; dann 2D/3D-Rekonstruktion ausführen.

Hinweis: Terra garantiert keine radiometrisch zusammengesetzte Thermik-Ausgabe – Thermal-Rohbilder für Analysen aufbewahren.

9) Darstellung & Analyse

Viele Befunde (Risse/Lecks/Hotspots) werden auf dem 2D-Ortho geprüft; 3D hilft für Kontext. Drittanbieter:

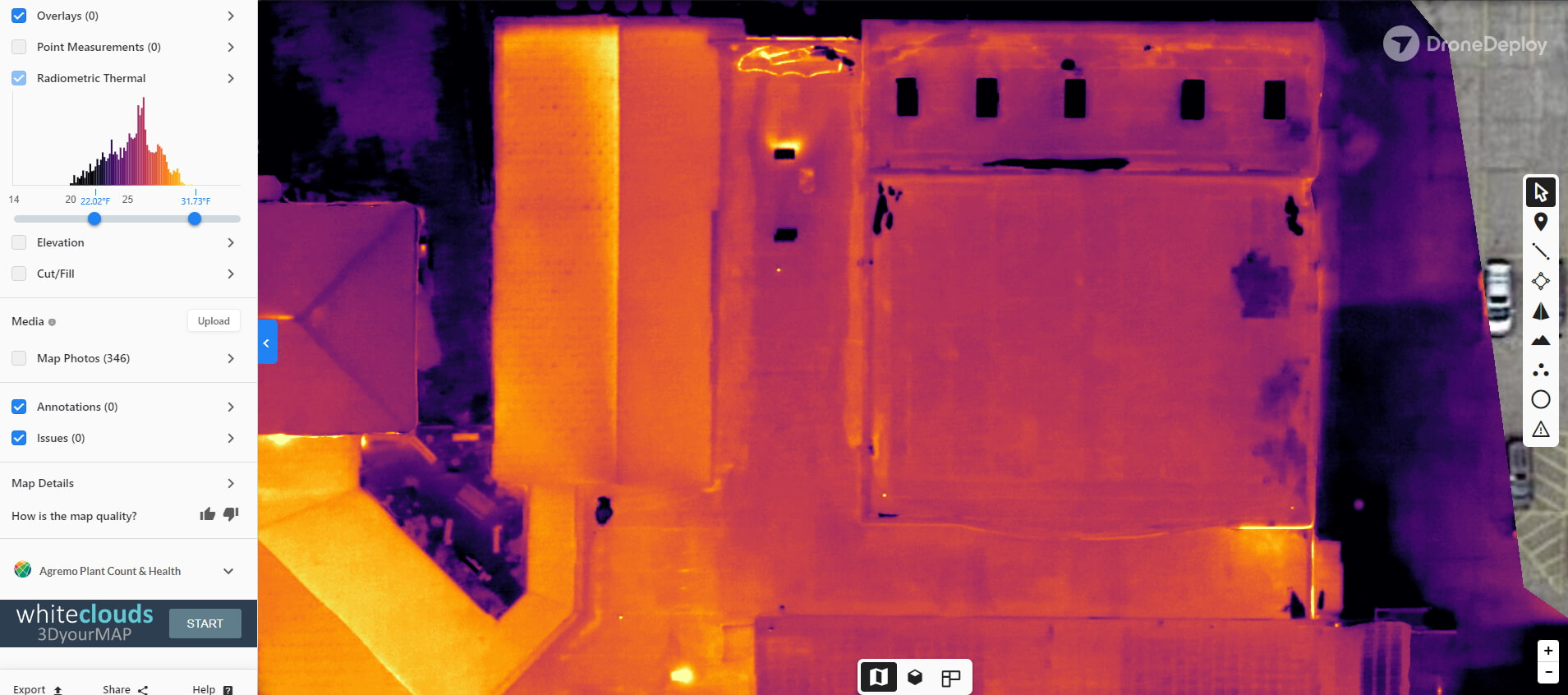

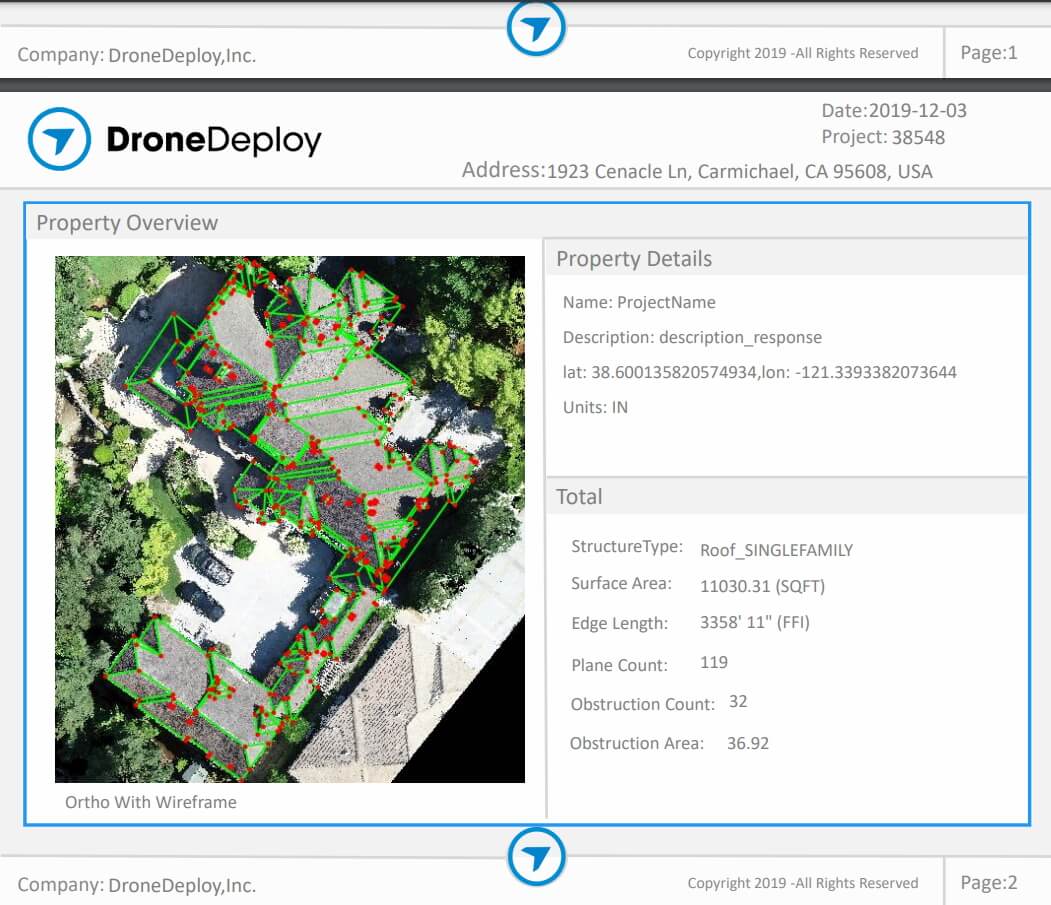

• DroneDeploy (Dachbericht, Thermik-Histogramm, Zeitreihen-Vergleich).
• Loveland Innovations – IMGING & Eagleview (automatische Schadenerkennung, Berichte).

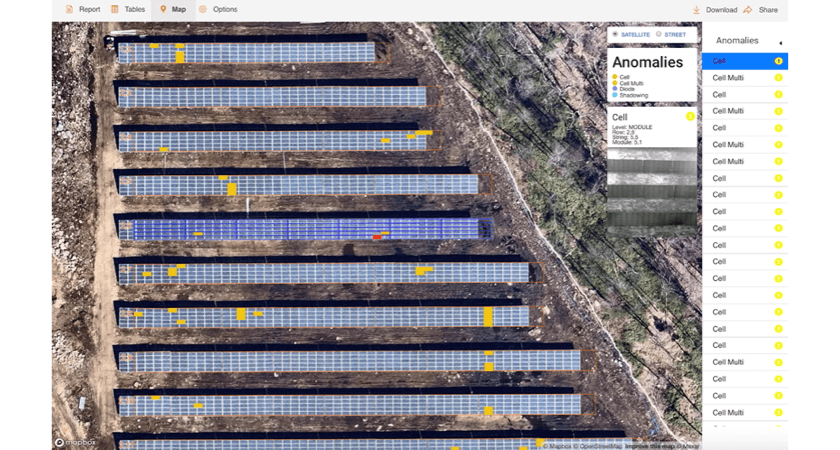

• Raptor Maps (PV-Thermalanalyse, Benchmark aus GW-Skala).

DJI Thermalanalyse-Tool unterstützt Rohbilder; Konverter (z. B. RJPG) für FLIR-Workflows verfügbar.

10) Training & Lizenzen (DJI Academy | Pro Fly Center)

Inspektionsschulung (mit DJI-Zertifikat) · A2 (ab 99 €) · STS (ab 499 €) · Produkttrainings (ab 299 €) · Workshops (ab 799 €) · BOS-Schulungen (ab 399 €).
Fragen? info@proflycenter.com · Online-Shop: DJI Drohnen

Fazit

Ein klarer Workflow aus Zieldefinition → Mapping → Thermik/RGB → validierter Verarbeitung → Auswertung liefert belastbare Ergebnisse bei minimalem Risiko – schneller, sicherer und günstiger als manuelles Begehen komplexer Dächer.
